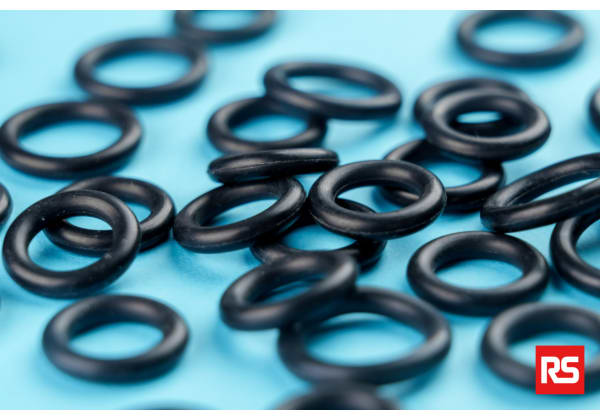

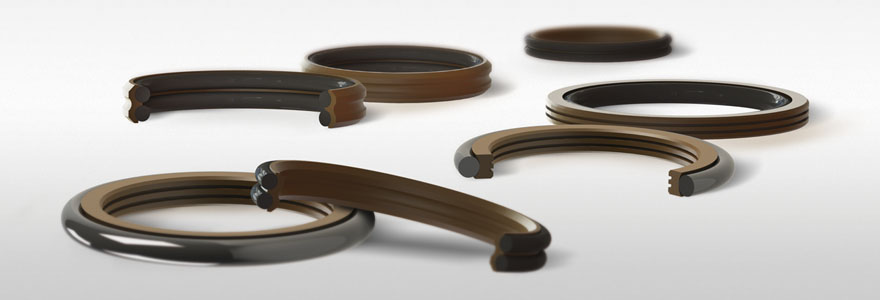

Les joints toriques garantissent une étanchéité fiable et durable

Les joints toriques représentent une solution d'étanchéité incontournable dans de nombreux secteurs industriels. Ces composants circulaires en élastomère assurent une barrière efficace contre les fuites de fluides ou de gaz entre deux surfaces assemblées. Leur conception simple mais ingénieuse leur permet de s'adapter à une grande variété d'applications, des plus courantes aux plus exigeantes. Les joints toriques se compriment lors de leur mise en place, créant ainsi une étanchéité dynamique qui s'ajuste aux variations de pression. Leur polyvalence et leur fiabilité en font un choix privilégié pour garantir une étanchéité durable dans des environnements variés.

Caractéristiques techniques des joints toriques en caoutchouc

Les joints toriques se distinguent par leurs propriétés mécaniques et chimiques spécifiques, qui déterminent leur performance dans diverses conditions d'utilisation. La composition du matériau élastomère joue un rôle central dans ces caractéristiques. Les fabricants proposent différents mélanges pour répondre aux exigences particulières de chaque application.

La dureté du joint torique, mesurée en Shore A, constitue un paramètre technique fondamental. Elle influe directement sur la capacité du joint à se déformer et à épouser les surfaces à étancher. Les joints toriques présentent généralement une dureté comprise entre 60 et 90 Shore A. Une dureté plus faible offre une meilleure conformabilité et étanchéité à basse pression, tandis qu'une dureté plus élevée améliore la résistance à l'extrusion sous haute pression.

La résistance à la compression permanente représente une autre propriété essentielle des joints toriques. Elle quantifie la capacité du matériau à reprendre sa forme initiale après une compression prolongée. Une faible déformation rémanente après compression garantit le maintien de l'étanchéité sur le long terme, même dans des conditions d'utilisation exigeantes. Les fabricants optimisent constamment leurs formulations pour minimiser ce phénomène et prolonger la durée de vie des joints.

La plage de température d'utilisation constitue également un critère de sélection majeur. Certains élastomères comme le nitrile (NBR) offrent de bonnes performances entre -30°C et +100°C, tandis que d'autres comme le fluorocarbone (FKM) peuvent résister à des températures allant jusqu'à 200°C. Le choix du matériau dépend donc étroitement de l'environnement thermique de l'application visée.

La compatibilité chimique avec les fluides en contact représente un aspect crucial pour garantir la longévité du joint torique. Chaque élastomère présente des résistances spécifiques aux huiles, solvants, acides ou autres produits chimiques. Une sélection inadaptée peut entraîner une dégradation rapide du joint et compromettre l'étanchéité du système. Des fabricants spécialisés comme fabory.com proposent une large gamme de joints toriques adaptés à différentes industries. Ces fabricants fournissent des tableaux de compatibilité détaillés pour guider le choix du matériau optimal selon l'environnement chimique.

Applications industrielles courantes des joints toriques

Les joints toriques trouvent leur place dans une multitude de secteurs industriels en raison de leur polyvalence et de leur efficacité. Leur capacité à s'adapter à diverses configurations géométriques et conditions de fonctionnement en fait une solution d'étanchéité privilégiée dans de nombreux domaines. L'utilisation des joints toriques s'étend des applications grand public aux environnements industriels les plus exigeants.

Industrie automobile et secteur aéronautique

Dans l'industrie automobile, les joints toriques jouent un rôle crucial dans l'étanchéité des systèmes hydrauliques et pneumatiques. Ils assurent l'intégrité des circuits de freinage, de direction assistée et de transmission. Les joints toriques préviennent les fuites d'huile moteur et de liquide de refroidissement, contribuant ainsi à la fiabilité et à la longévité des véhicules. Dans les moteurs modernes à injection directe, des joints toriques haute performance résistent aux pressions élevées et aux carburants agressifs.

Le secteur aéronautique impose des exigences encore plus strictes en matière d'étanchéité. Les joints toriques utilisés dans les avions doivent supporter des variations extrêmes de température et de pression. Ils interviennent dans les systèmes hydrauliques des trains d'atterrissage, les circuits de carburant et les systèmes de pressurisation de la cabine. La résistance à l'ozone et aux rayonnements UV constitue un critère de sélection important pour les applications aéronautiques. Les fabricants développent des mélanges spéciaux pour répondre à ces contraintes spécifiques.

Secteur médical et industrie pharmaceutique

Dans le domaine médical, les joints toriques garantissent l'étanchéité des équipements de diagnostic et des dispositifs thérapeutiques. Ils interviennent par exemple dans les seringues, les pompes à perfusion et les appareils d'anesthésie. Les matériaux utilisés doivent être biocompatibles et résistants aux procédés de stérilisation. L'industrie pharmaceutique emploie des joints toriques dans les équipements de production et de conditionnement des médicaments. La conformité aux normes FDA et USP Class VI s'avère indispensable pour ces applications sensibles.

Les joints toriques jouent également un rôle majeur dans les équipements de laboratoire tels que les chromatographes et les spectromètres. Leur résistance aux produits chimiques agressifs et leur capacité à maintenir le vide sont essentielles dans ces instruments de précision. Les fabricants proposent des joints toriques en PTFE ou en élastomères fluorés pour répondre à ces exigences particulières. La traçabilité des matériaux et des processus de fabrication revêt une importance capitale dans ces secteurs réglementés.

Industrie agroalimentaire et traitement des eaux

L'industrie agroalimentaire utilise largement les joints toriques dans les équipements de transformation et de conditionnement des aliments. Ces composants assurent l'étanchéité des vannes, pompes et raccords dans les lignes de production. Les matériaux employés doivent être conformes aux réglementations alimentaires et résister aux procédures de nettoyage et de désinfection. Les élastomères comme l'EPDM et le silicone, approuvés pour le contact alimentaire, sont fréquemment utilisés dans ce secteur.

Dans le domaine du traitement des eaux, les joints toriques interviennent à différents niveaux des installations. Ils assurent l'étanchéité des canalisations, des filtres et des systèmes de pompage. La résistance au chlore et à l'ozone, couramment utilisés pour la désinfection, constitue un critère de sélection important. Les joints toriques en EPDM ou en FKM offrent de bonnes performances dans ces environnements chimiquement agressifs. Leur durabilité contribue à réduire les coûts de maintenance et à minimiser les risques de contamination.

Normes internationales de fabrication des joints toriques

La fabrication des joints toriques obéit à des normes internationales strictes qui garantissent leur qualité et leur interchangeabilité. Ces standards définissent les dimensions, les tolérances et les méthodes d'essai pour assurer la conformité des produits. Les principales normes régissant la production de joints toriques incluent l'ISO 3601, l'AS568 et la norme métrique DIN 3771.

La norme ISO 3601 établit les spécifications dimensionnelles et les tolérances pour les joints toriques utilisés dans les applications hydrauliques et pneumatiques. Elle définit trois classes de tolérance (A, B et C) offrant différents niveaux de précision. Cette norme spécifie également les méthodes de mesure et les critères d'acceptation pour les dimensions critiques telles que le diamètre intérieur, le diamètre de section et la circonférence. La partie 3 de la norme ISO 3601 traite des critères de qualité et d'inspection visuelle des joints toriques.

La norme américaine AS568 constitue une référence largement utilisée dans l'industrie. Elle définit une série de tailles standard pour les joints toriques, identifiées par un code numérique. Cette normalisation facilite la sélection et l'approvisionnement des joints toriques pour les concepteurs et les utilisateurs. La norme AS568 spécifie également les tolérances dimensionnelles et les méthodes de contrôle pour garantir la conformité des produits.

En Europe, la norme DIN 3771 fournit des spécifications similaires pour les joints toriques métriques. Elle définit les dimensions nominales, les tolérances et les méthodes de mesure pour une large gamme de tailles standard. Cette norme est particulièrement utilisée dans l'industrie automobile et mécanique européenne. La conformité à ces normes internationales assure l'interchangeabilité des joints toriques entre différents fabricants et facilite leur intégration dans les conceptions existantes.

Les normes de fabrication abordent également les aspects liés aux matériaux et aux performances des joints toriques. La norme ASTM D1414 spécifie les méthodes d'essai standard pour déterminer les propriétés physiques des élastomères utilisés dans les joints toriques. Ces tests incluent la mesure de la dureté, de la résistance à la traction et de l'allongement à la rupture. La norme ASTM D395 définit les méthodes pour évaluer la déformation rémanente après compression, un paramètre crucial pour prédire la durabilité des joints toriques.

L'harmonisation des normes internationales facilite les échanges commerciaux et améliore la qualité globale des produits. Les fabricants de joints toriques doivent se conformer à ces standards pour rester compétitifs sur le marché mondial. Les organismes de certification indépendants jouent un rôle majeur dans la vérification de la conformité des produits aux normes en vigueur. Les audits réguliers et les tests de contrôle garantissent le maintien d'un niveau de qualité élevé tout au long du processus de fabrication.

La traçabilité des matériaux et des processus de fabrication revêt une importance capitale dans l'industrie des joints toriques. Les fabricants doivent mettre en place des systèmes rigoureux de suivi des lots de production, depuis l'approvisionnement en matières premières jusqu'à la livraison des produits finis. Cette traçabilité permet d'identifier rapidement l'origine d'éventuels problèmes de qualité et de mettre en œuvre des actions correctives ciblées. Les certifications ISO 9001 et IATF 16949 pour l'industrie automobile imposent des exigences strictes en matière de traçabilité et de gestion de la qualité.

L'évolution constante des technologies de fabrication et des matériaux nécessite une mise à jour régulière des normes. Les comités techniques des organismes de normalisation travaillent en étroite collaboration avec l'industrie pour adapter les standards aux nouvelles exigences du marché. L'émergence de nouveaux domaines d'application, comme l'hydrogène vert ou les batteries haute performance, pose de nouveaux défis en termes de performance et de durabilité des joints toriques. Les normes doivent évoluer pour intégrer ces nouvelles contraintes et garantir la fiabilité des systèmes d'étanchéité dans ces environnements exigeants.

Facteurs influençant la durabilité des joints toriques

La durabilité des joints toriques dépend de multiples facteurs liés à leur environnement d'utilisation et aux conditions de fonctionnement. Une compréhension approfondie de ces paramètres permet d'optimiser la sélection et la conception des systèmes d'étanchéité pour garantir une performance à long terme. Les principaux facteurs influençant la durée de vie des joints toriques incluent la compatibilité chimique, les conditions de température et de pression, ainsi que les contraintes mécaniques subies.

Compatibilité chimique avec les fluides utilisés

La compatibilité chimique entre le matériau du joint torique et les fluides en contact constitue un facteur déterminant pour sa durabilité. Une exposition à des substances incompatibles peut entraîner un gonflement, un rétrécissement ou une dégradation du joint, compromettant son efficacité. Les fabricants fournissent des tableaux de compatibilité détaillés pour guider le choix du matériau optimal selon l'environnement chimique spécifique de l'application.

Le phénomène de gonflement survient lorsque le joint torique absorbe le fluide environnant, modifiant ses dimensions et ses propriétés mécaniques. Un gonflement excessif peut entraîner une augmentation des forces de frottement et une usure prématurée. À l'inverse, un rétrécissement dû à l'extraction des plastifiants du matériau par certains fluides peut compromettre l'étanchéité. La résistance aux hydrocarbures, aux solvants et aux acides varie considérablement selon le type d'élastomère utilisé.

La dégradation chimique du joint torique peut se manifester par une perte d'élasticité, une fissuration ou une décomposition du matériau. Ce phénomène s'accélère généralement avec l'augmentation de la température. Les élastomères fluorés comme le FKM offrent une excellente résistance chimique dans une large gamme d'environnements agressifs. Cependant, même ces matériaux haute performance peuvent se dégrader au contact de certains fluides spécifiques comme les esters phosphatés à haute température.

L'étude de la compatibilité chimique nécessite une approche systématique, prenant en compte non seulement la nature du fluide principal, mais aussi la présence éventuelle de contaminants ou de sous-produits de réaction. Les tests de compatibilité en laboratoire, simulant les conditions réelles d'utilisation, permettent d'évaluer précisément le comportement des joints toriques dans des environnements chimiques complexes. Ces essais incluent généralement des mesures de variation de volume, de dureté et de propriétés mécaniques après immersion prolongée dans le fluide d'application.

La sélection du matériau optimal pour une application donnée implique souvent un compromis entre différentes propriétés. Par exemple, un élastomère offrant une excellente résistance chimique peut présenter des performances mécaniques ou thermiques limitées. L'utilisation de composés spéciaux ou de traitements de surface peut améliorer la compatibilité chimique sans compromettre les autres caractéristiques du joint torique. Les revêtements fluoropolymères ou les traitements plasma constituent des solutions innovantes pour étendre le champ d'application des joints toriques standard.

Températures extrêmes basses ou élevées

Les conditions de température extrêmes, qu'elles soient basses ou élevées, affectent significativement les performances et la durabilité des joints toriques. À basse température, les élastomères perdent de leur flexibilité et deviennent plus rigides, ce qui peut compromettre leur capacité à maintenir un contact étanche avec les surfaces environnantes. Ce phénomène, connu sous le nom de transition vitreuse, varie selon le type d'élastomère. Les joints toriques en silicone ou en FFKM conservent une meilleure flexibilité à basse température que ceux en NBR ou en FKM.

Les températures élevées accélèrent le vieillissement des élastomères, entraînant une perte d'élasticité et une augmentation de la déformation rémanente après compression. Ces effets réduisent progressivement la capacité du joint torique à maintenir une étanchéité efficace. La limite supérieure de température d'utilisation dépend non seulement du matériau, mais aussi de la durée d'exposition. Une exposition prolongée à des températures proches de la limite maximale peut raccourcir considérablement la durée de vie du joint.

Les variations cycliques de température imposent des contraintes supplémentaires aux joints toriques. Les cycles thermiques répétés peuvent provoquer une fatigue du matériau et accélérer sa dégradation. Les différences de coefficient de dilatation thermique entre le joint torique et les composants métalliques environnants peuvent générer des contraintes mécaniques supplémentaires. La conception des gorges d'étanchéité doit tenir compte de ces effets pour garantir une performance optimale sur une large plage de température.

L'analyse thermomécanique (TMA) et l'analyse mécanique dynamique (DMA) constituent des outils précieux pour caractériser le comportement des élastomères à différentes températures. Ces techniques permettent de déterminer avec précision les températures de transition vitreuse et de décomposition, ainsi que l'évolution des propriétés mécaniques en fonction de la température. Les données issues de ces analyses guident la sélection des matériaux et la conception des systèmes d'étanchéité pour les applications exigeantes en termes de température.

Le développement de nouveaux composés élastomères vise à étendre la plage de température d'utilisation des joints toriques. Les élastomères perfluorés (FFKM) offrent une résistance exceptionnelle aux températures élevées, pouvant atteindre 300°C dans certaines formulations. À l'autre extrémité du spectre, des composés spéciaux à base de silicone ou d'éthylène-propylène (EPDM) maintiennent leur flexibilité jusqu'à -60°C. L'utilisation de charges et d'additifs spécifiques permet d'optimiser les performances thermiques des élastomères sans compromettre leurs autres propriétés.

Pressions statiques dynamiques subies par le joint

Les pressions exercées sur les joints toriques, qu'elles soient statiques ou dynamiques, constituent un facteur déterminant de leur durabilité et de leur efficacité. La capacité du joint à maintenir son intégrité et son étanchéité sous différentes conditions de pression dépend de multiples paramètres, incluant les propriétés mécaniques du matériau, la géométrie du joint et la conception de son logement.

Dans les applications statiques, où le joint ne subit pas de mouvement relatif par rapport aux surfaces d'étanchéité, la pression peut être constante ou variable. Une pression constante élevée peut entraîner une déformation permanente du joint, réduisant progressivement sa capacité à assurer l'étanchéité. Ce phénomène, connu sous le nom de déformation rémanente après compression (compression set), s'accentue avec le temps et la température. Les élastomères haute performance comme les FFKM (perfluoroélastomères) présentent une meilleure résistance à ce type de déformation que les élastomères conventionnels.

Les variations de pression cycliques, même dans des applications statiques, peuvent provoquer une fatigue du matériau. Ces cycles répétés de compression et de relaxation peuvent conduire à l'apparition de microfissures, compromettant à terme l'intégrité du joint. La fréquence et l'amplitude de ces variations de pression influencent directement la durée de vie du joint torique. Les fabricants développent des composés spéciaux offrant une meilleure résistance à la fatigue pour les applications soumises à des pressions fluctuantes.

Dans les applications dynamiques, où le joint torique subit un mouvement relatif par rapport aux surfaces d'étanchéité, les contraintes mécaniques s'ajoutent aux effets de la pression. Le frottement généré lors des mouvements alternatifs ou rotatifs peut conduire à une usure prématurée du joint. La vitesse de déplacement, la rugosité des surfaces en contact et la lubrification jouent un rôle crucial dans la minimisation de cette usure. Les revêtements anti-friction et l'optimisation de la finition de surface des pièces métalliques contribuent à prolonger la durée de vie des joints toriques dans ces conditions exigeantes.

La pression différentielle entre les deux côtés du joint torique peut provoquer un phénomène d'extrusion, particulièrement critique dans les applications haute pression. Lorsque la pression dépasse un certain seuil, le matériau du joint peut être forcé dans l'interstice entre les pièces à étancher, conduisant à une détérioration rapide. L'utilisation de bagues anti-extrusion en matériaux plus rigides, placées du côté basse pression du joint, permet de prévenir ce phénomène. Le choix du matériau et de la géométrie de ces bagues dépend des conditions spécifiques de l'application.

La conception du logement du joint torique joue un rôle déterminant dans sa capacité à résister aux pressions élevées. Le taux de remplissage de la gorge, défini comme le rapport entre le volume du joint et celui de son logement, doit être optimisé pour permettre une déformation suffisante du joint sous l'effet de la pression tout en évitant une surcompression excessive. Les normes comme l'ISO 3601-2 fournissent des recommandations précises pour le dimensionnement des gorges en fonction des conditions de pression et de température.

L'analyse par éléments finis (FEA) permet de simuler le comportement des joints toriques sous différentes conditions de pression et de déformation. Cette approche numérique aide les concepteurs à optimiser la géométrie du joint et de son logement, prédisant les zones de contraintes maximales et les risques d'extrusion. Les modèles de matériaux hyperélastiques, intégrant le comportement non linéaire des élastomères, améliorent la précision de ces simulations. L'utilisation de la FEA réduit le besoin de prototypes physiques coûteux et accélère le processus de développement de solutions d'étanchéité performantes.

La caractérisation expérimentale des joints toriques sous pression implique l'utilisation de bancs d'essai spécialisés. Ces équipements permettent de reproduire les conditions réelles d'utilisation, mesurant les forces de frottement, les taux de fuite et l'usure des joints au fil du temps. Les tests de cyclage en pression, combinés à des variations de température, fournissent des données précieuses sur la durabilité des joints dans des environnements complexes. Ces résultats expérimentaux servent à valider les modèles de simulation et à affiner les critères de sélection des matériaux et des géométries pour chaque application spécifique.

Maintenance préventive pour optimiser l'étanchéité

La maintenance préventive des systèmes d'étanchéité utilisant des joints toriques constitue un aspect fondamental pour garantir leur performance à long terme et prévenir les défaillances coûteuses. Une approche proactive de l'entretien permet non seulement de prolonger la durée de vie des joints, mais aussi d'optimiser l'efficacité globale des équipements. La mise en place d'un programme de maintenance adapté nécessite une compréhension approfondie des mécanismes de dégradation des joints et des facteurs environnementaux spécifiques à chaque application.

L'inspection visuelle régulière des joints toriques représente la première étape d'un programme de maintenance efficace. Cette opération permet de détecter les signes précoces de dégradation tels que les fissures, les déformations permanentes ou les changements de couleur. La fréquence de ces inspections dépend de la criticité de l'application et des conditions d'utilisation. Dans les environnements particulièrement agressifs, l'utilisation de techniques d'inspection non destructives comme la thermographie infrarouge peut révéler des anomalies non visibles à l'œil nu, indiquant une perte d'étanchéité imminente.

Le nettoyage et la lubrification des joints toriques constituent des opérations de maintenance essentielles. L'accumulation de débris ou de résidus autour du joint peut compromettre son efficacité et accélérer son usure. Le choix du lubrifiant revêt une importance particulière, devant être compatible avec le matériau du joint et l'environnement d'utilisation. Les lubrifiants à base de silicone offrent généralement une bonne compatibilité avec une large gamme d'élastomères, mais peuvent être proscrits dans certaines applications comme la peinture automobile. La quantité de lubrifiant appliquée doit être soigneusement contrôlée pour éviter l'accumulation excessive pouvant attirer les contaminants.

La gestion de l'environnement immédiat des joints toriques joue un rôle crucial dans leur longévité. Le contrôle de la température, de l'humidité et de l'exposition aux rayonnements UV peut significativement ralentir les processus de vieillissement des élastomères. Dans les applications industrielles, l'installation de systèmes de filtration efficaces prévient l'introduction de particules abrasives susceptibles d'endommager les surfaces d'étanchéité. La mise en place de protections contre les projections de fluides agressifs ou les impacts mécaniques contribue également à préserver l'intégrité des joints.

L'analyse régulière des fluides en contact avec les joints toriques fournit des informations précieuses sur l'état du système d'étanchéité. La présence de particules d'élastomère dans l'huile hydraulique, par exemple, peut indiquer une dégradation avancée des joints. De même, l'évolution des propriétés physico-chimiques du fluide, telles que sa viscosité ou son acidité, peut révéler des conditions opératoires s'écartant des spécifications initiales. Ces analyses permettent d'ajuster les intervalles de maintenance et de prévenir les défaillances inattendues.

La formation du personnel de maintenance aux bonnes pratiques de manipulation et d'installation des joints toriques s'avère cruciale pour garantir leur performance optimale. Des techniques d'installation inadaptées, comme une torsion excessive lors du montage ou l'utilisation d'outils tranchants, peuvent compromettre l'intégrité du joint avant même sa mise en service. Les programmes de formation doivent couvrir non seulement les aspects techniques, mais aussi sensibiliser aux conséquences potentielles d'une défaillance d'étanchéité sur la sécurité et la productivité.

L'utilisation de technologies prédictives, telles que la surveillance en continu des paramètres opérationnels, permet d'optimiser les stratégies de maintenance. Les capteurs de pression, de température et de vibrations, couplés à des algorithmes d'analyse avancés, peuvent détecter les anomalies subtiles indiquant une dégradation progressive de l'étanchéité. Cette approche basée sur la condition réelle des équipements permet de planifier les interventions de maintenance au moment le plus opportun, minimisant les temps d'arrêt tout en maximisant la durée de vie des joints :

• Inspection visuelle régulière des joints toriques
• Nettoyage et lubrification adaptés
• Contrôle de l'environnement (température, humidité, contaminants)
• Analyse des fluides en contact avec les joints
• Formation du personnel aux bonnes pratiques
• Utilisation de technologies prédictives pour la maintenance

La gestion des stocks de joints toriques de remplacement constitue un aspect souvent négligé de la maintenance préventive. Le stockage prolongé des élastomères dans des conditions inadéquates peut altérer leurs propriétés avant même leur utilisation. La température, l'humidité et l'exposition à la lumière doivent être contrôlées dans les zones de stockage. La rotation des stocks selon le principe du "premier entré, premier sorti" (FIFO) garantit l'utilisation des joints les plus récents. L'établissement d'un inventaire optimal, tenant compte des délais d'approvisionnement et de la criticité des équipements, permet de réduire les temps d'arrêt liés à l'indisponibilité des pièces de rechange.
